盘点一下，丹麦Reson公司最新一代浅水多波束SeaBat-T系列辉煌家族。
- p% }( z2 W7 h+ x0 y! c 上文说到丹麦Reson公司主流的浅水多波束SeaBat-T系列近二十年的风云变化，这个大家族基本上覆盖了船载安装的各种各样的浅水作业模式。本文继续盘点一下SeaBat-T系列“其他成员”及其远亲！ # A* Z' M' L0 s: s7 O! y
01
4 v; U. s& o2 O6 q P( ?3 w压力山大的S家族说起更专业的潜器搭载多波束的作业模式，就不得不提SeaBat-T系列的S家族了。目前，S家族的两个主力选手是SeaBat T20-S与SeaBat T50-S ， 它们的祖辈是SeaBat 7125 ROV /AUV，我们熟悉的T50-P的祖辈是SeaBat 7125 SV2 。2 [. P0 Y! J0 q
" J; e5 {1 m9 w! f' @9 Y
+ a: m; Y8 r2 i& q" X, t: Y5 f5 X
S家族祖辈 $ i2 n, D7 r. r
SeaBat 7125 ROV

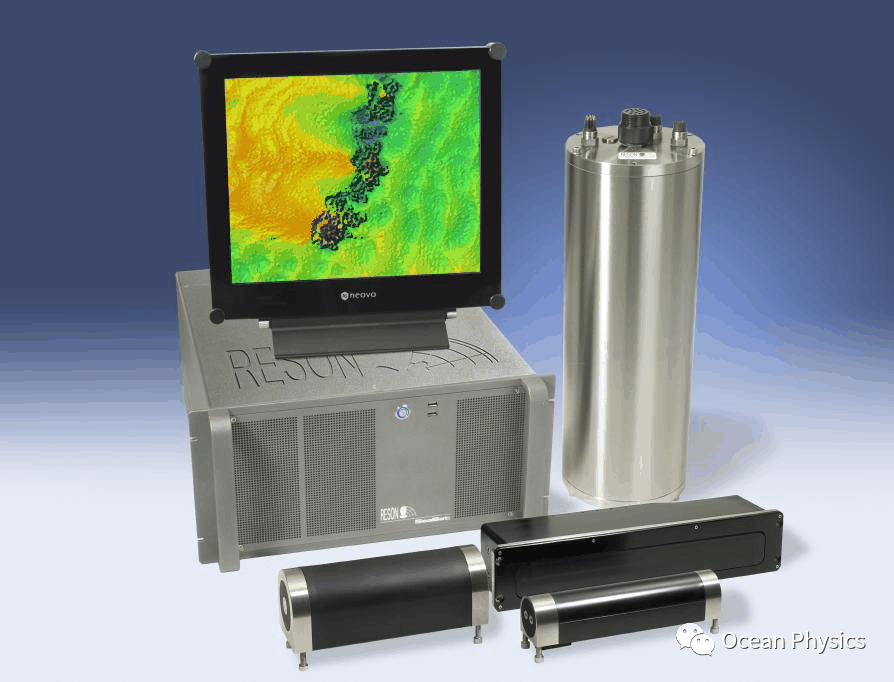

/ E0 i! {/ W0 G! P' b我们还是从老一辈SeaBat 7125 ROV开始介绍，图1｜所示ROV版本的双频多波束7125系统，和我们厂家的SV版本的还是有着一定差异的。似乎多波束的换能器多了一块，甲板单元也多了一个看起来就是水密耐压仓结构的圆柱体。这个耐压的圆柱体是Link Control Unit，简称LCU，可以看做是多波束的水下甲板单元，其采用钛合金材料，直径174mm，长度538mm，空气中重量23.5Kg，功耗60W。 图1 ｜ SeaBat 7125 ROV系统组成 ) \/ ?5 f1 {" i6 ]! b

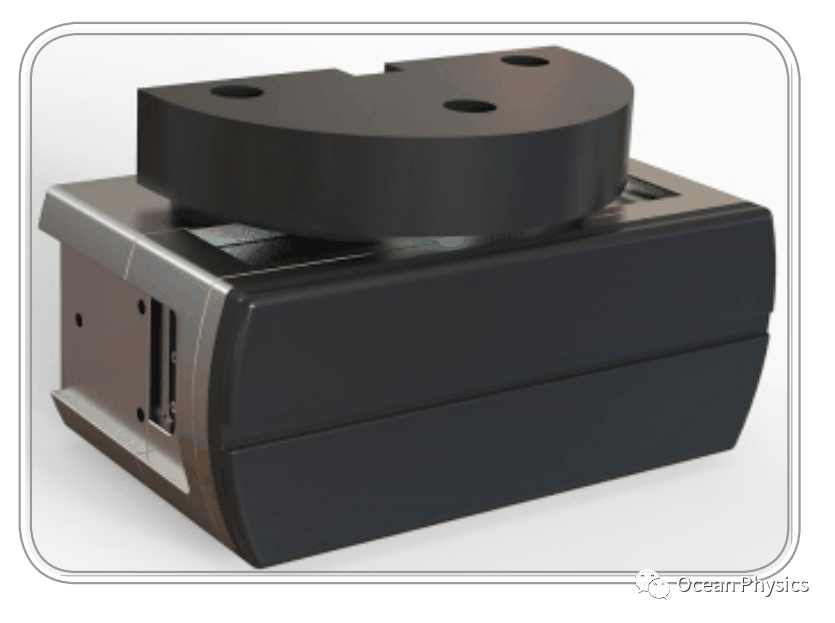

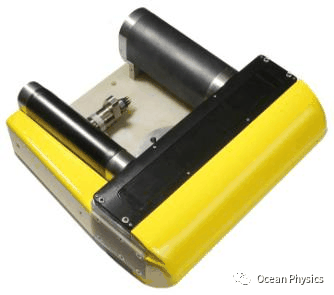

相比较7125 SV2水面船载的多波束系统，可以发现ROV版本的一个最大不同就是发射换能器是分开的。图2｜所示 7125 ROV版多波束换能器，接收阵是1个，但发射阵有2个，也就是说200K和400K这两个频率的发射阵是独立安装的，工作时也可以只使用其中一个频率。图2 ｜ SeaBat 7125 ROV版本的水下换能器阵列（湿端） 1 }$ O6 K1 f; @+ v' l) x5 U

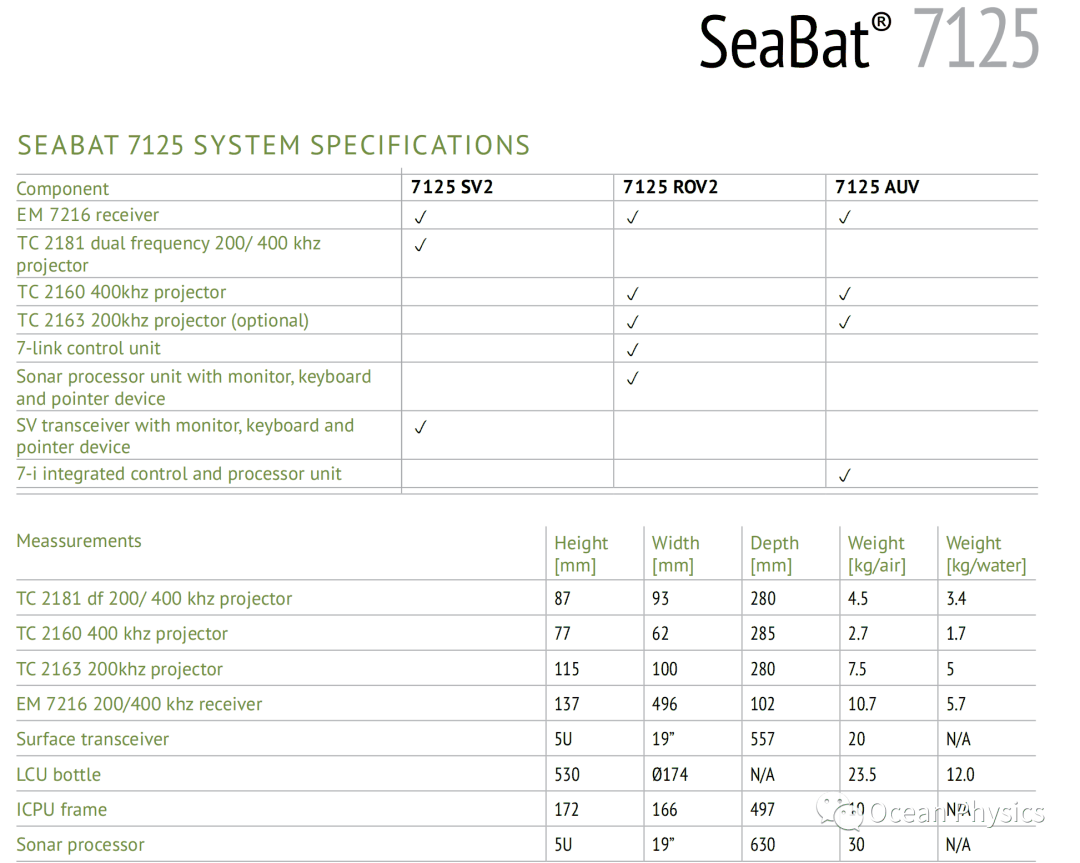

从SeaBat 7125几个不同版本换能器指标不难看出，其接收换能器都是采用的同一个型号EM7216。水面版的SV2采用了TC2181这款200/400Khz双频的发射换能器，但ROV和AUV版的多波束只有T2160和TC2163这两个分开的单频换能器。具体参数如图3｜所示。 图3 ｜ SeaBat 7125 不同版本配置与指标
, R# t7 J* X. V& ^! d
S家族主角
. ~6 P; k. l% y3 W/ lSeaBat T50-S 前面铺垫了这么多，终于还是轮到我们今天的主角T50-S登场，如果了解了前面它祖辈们的性能和配置，就不难理解这款多波束的性能参数为啥如此与众不同了。其实，无论是T20-S还是T50-S，目前根据耐压水深都是有两个不同版本，一个是400米水深以内的浅水型，一个是可以直达6000米耐压的深水型。
* J- ~1 S; A: [: U, K, L2 {7 j

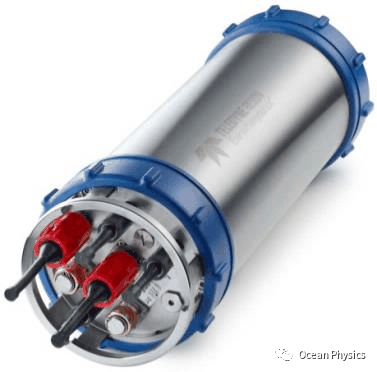

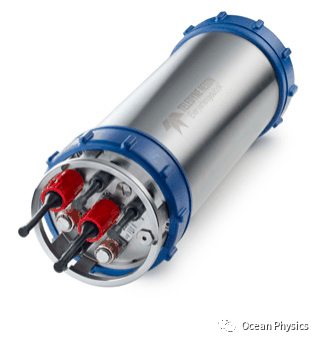

如图4｜所示S家族的水下甲板单元依然是个圆柱筒，但外观颜值比7125 ROV版耐看好多，而且不需要那个一个巨大的台式机甲板单元，只要一个有网口的笔记本电脑就能实现数据的采集。
; L/ B* p. V9 O6 R; r4 f图4 ｜ SeaBat T20/50-S 多波束系统组成 再看一下S家族水下换能器部分
; U/ m$ E; G) h+ F

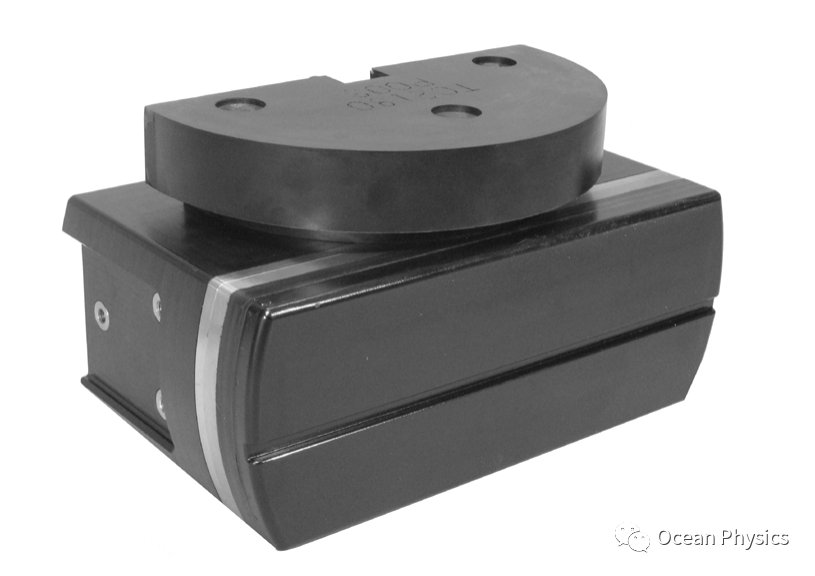

- 400米浅水型多波束完全采用了与T20/50-P同款的换能器，可以实现双频发射，宽带接收，就像T50-P那种一毛一样的操作。
- 但是6000米的深水型多波束，啥也不说了，只支持单频或双频换能器，跟7125 ROV版本一样，当然你可以选择安装2个不同频率的发射换能器，但无法实现宽带接收，好在单探头模式可以选用200/400Khz双频换能器，但双探头模式只能200/400Khz双频二选一，很有老一代7125的遗风。所以请大家注意S家族双探头模式和单探头模式在选择频率上的这个BUG。
0 Q* U- m2 z# K; x
/ |8 V) b, Z% @5 q/ \3 t4 G0 O M1 l' Z0 \, B3 k
/ m& G8 G% t. V
无论是T20-S还是T50-S，都可以通过双探头集成作业模式来增加扫宽，从而实现高效测量。

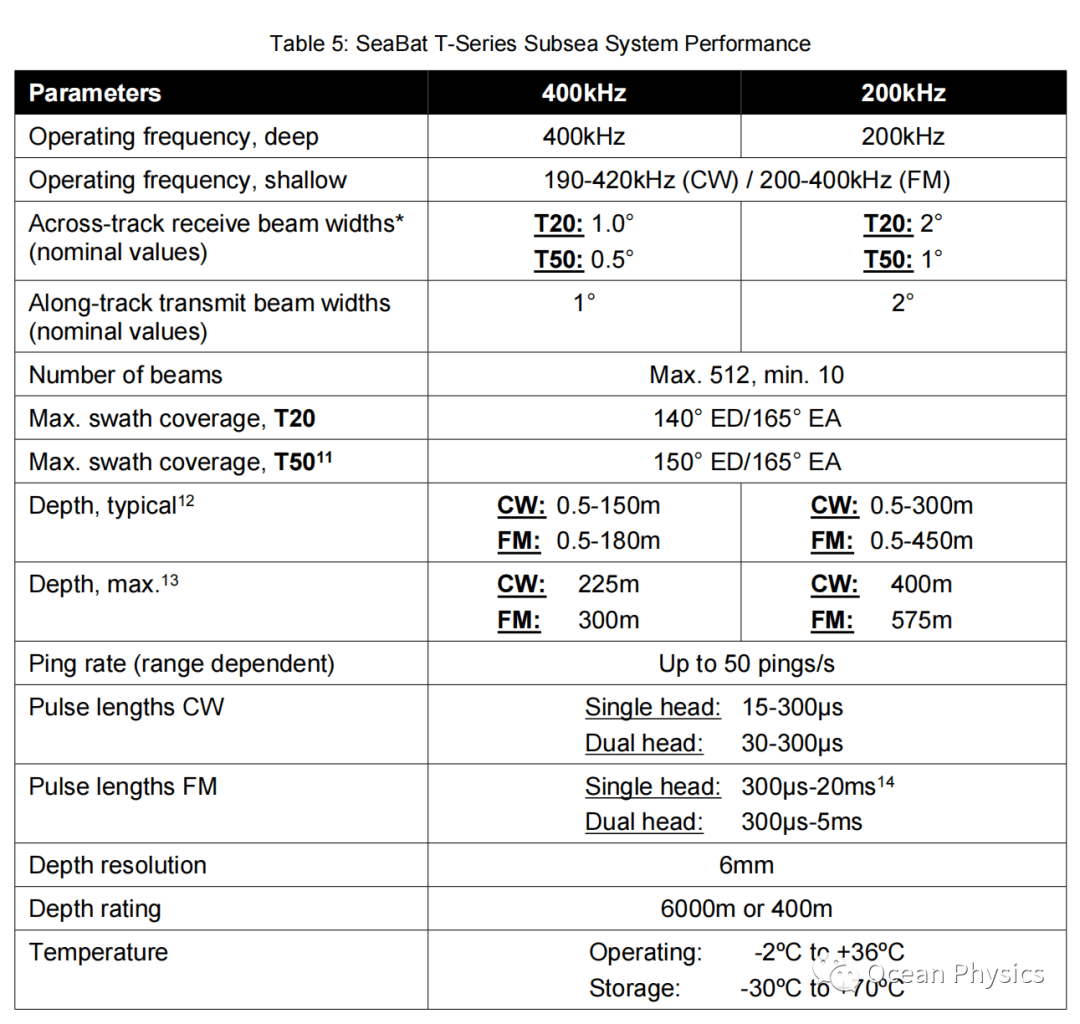

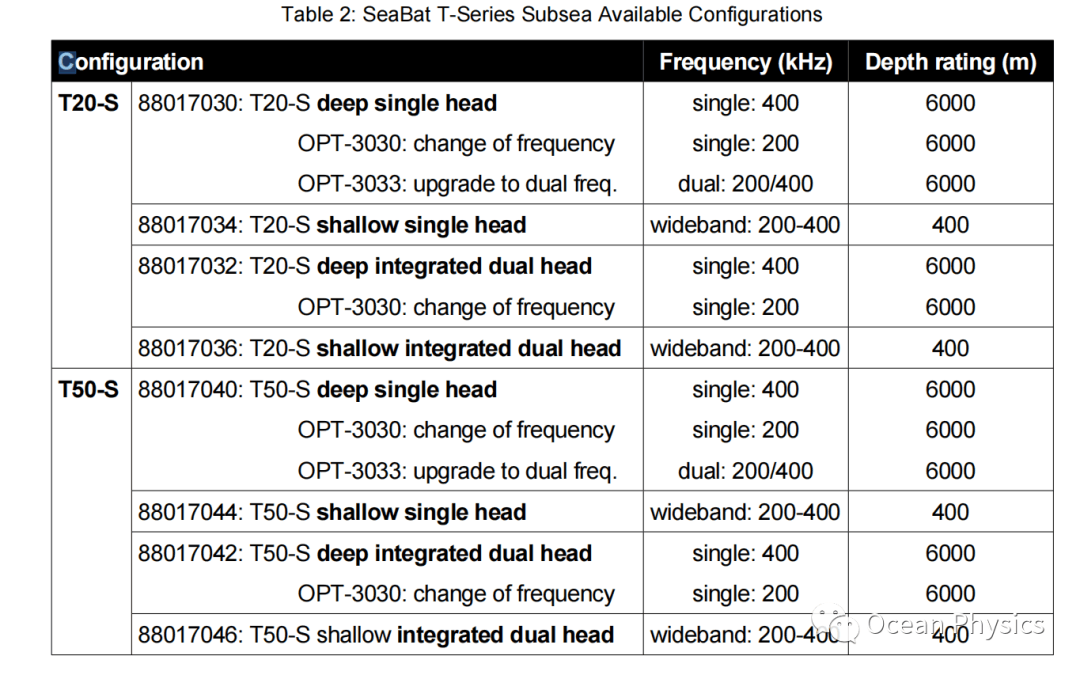

+ \' _: ?) m! M0 ^) w/ k2 H4 c: [图5 ｜ T20-S/T50-S换能器可选方案 图5｜所示S系列的换能器，基本上可以分为单频，双频，宽频这三种。其中宽频的跟浅水版一样，笔者理解浅水版其实就是换了甲板单元的T20/50-P，换能器做到400米耐压，而常规T50-P换能器耐压只有50米。图6｜所示S系列多波束技术指标，主要技术参数也与T20/50-P基本一致。
$ E+ O: c o! B/ j% d1 {$ l% r7 m
图6 ｜ T20-S/T50-S多波束主要技术指标
# _' h4 H1 }5 B9 a- s
- m+ v$ b) G X: a5 `
022 \) {. v N+ N* {6 V& w# L* S; w
T系列的远亲F系列 还记得比Reson第一套民用多波束SeaBat 9001多波束测深仪还早一年上市的多波束图像声呐SeaBat 6012么 ？其实Reson的长距离图像声呐系列一直都低调的发展着，即使后来Teledyne收购了Reson和Blueview，而Blueview是专做图像声呐的厂家，但由于其系列图像声呐主打短距离的高频声呐，与Reson这种长距离图像声呐并未形成产品上的冲突。* _( s: {5 U( x5 A0 d \2 j8 N
价格上Blueview的二维图像声呐也远远低于Reson的长距离图像声呐，因此，至今Reson的图像声呐和Blueview的图像声呐虽然已经合并到同一家公司（Teledyne）的同一个部门（Imaging板块），但两个品牌的图像声呐却各有各的特点，依然活跃在市场上。
$ ^; w4 P, t# C, T! `7 d a目前，F系列多波束长距离图像声呐主要有两个型号，分别是SeaBat F30和F50 ，他们上一代产品是SeaBat 7130 和7128 。 ' Z( Q6 j4 f+ L: y
主打长距离的
+ h0 B' x: o; z5 h* G% gSeaBat F50

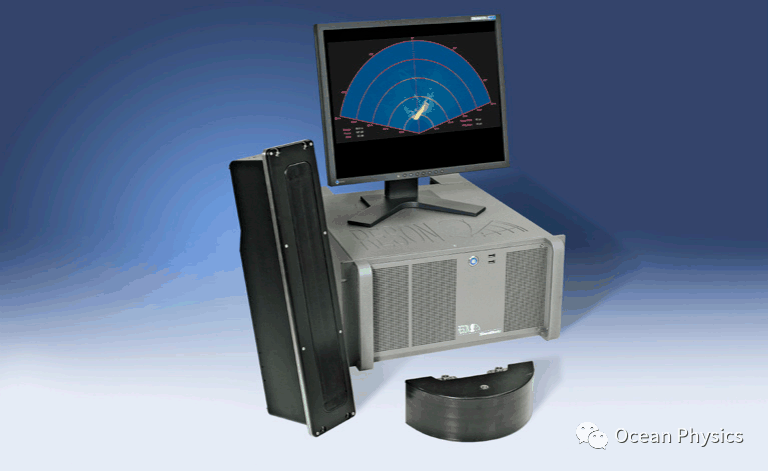

7 k* k7 s( M2 F; u5 _4 T2 u我们先来看看SeaBat 7128 , 如图7｜所示，要不是那一块弧形发射阵，其他部分跟SeaBat 7125几乎是一毛一样。没错，7128的接收换能器就是EM7216 ， 与7125的是同款 。 图7 ｜ SeaBat 7128 多波束图像声呐（Deep型） 5 ?- B2 h+ C7 D: g. Y5 Z/ m7 N

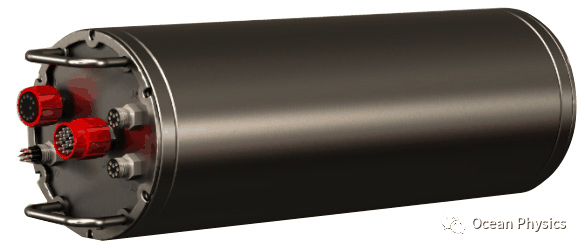

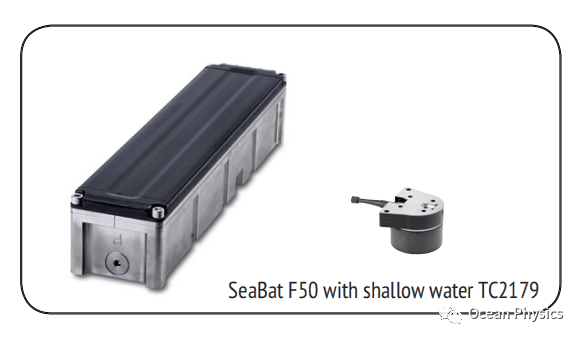

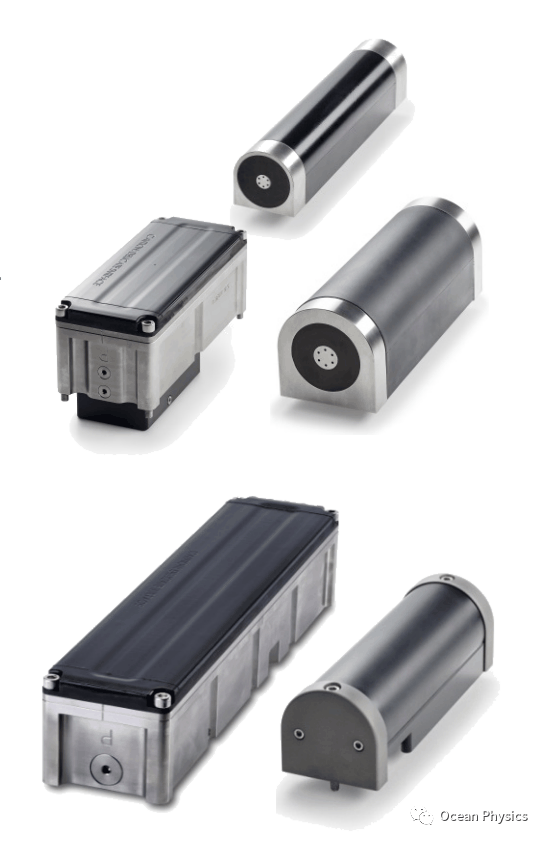

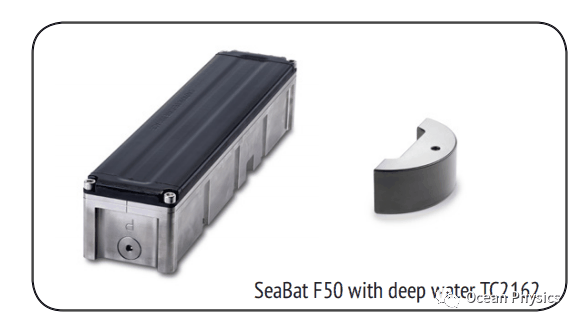

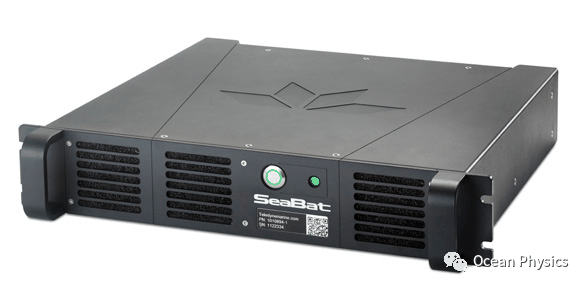

顺着这个思路我们再来看看目前7128的下一代产品SeaBat F50，如图8｜所示，也除了发射换能器TC2179采用的是弧形阵列，其他部分跟T50-R也是同样的配方。由此可见，Reson系列的多波束图像声呐果然和多波束测深仪是亲戚关系，血统和基因相似度极高。 图8 ｜ SeaBat F50 多波束图像声呐（Shallow型） SeaBat F50也是分为浅水版和深水版，这个思路也是与SeaBat T50-S也是如出一辙。其甲板单元也是直接采用 T50-S的SSP耐压圆柱筒，发射换能器为了适应6000米耐压，采用了TC2162这个型号的换能器，从外观上看这个型号换能器更大了一号，如图9｜所示，SeaBat F50深水版多波束图像声呐，可以看出来，F50的发射换能器直接沿用了7128的发射换能器，接收换能器则从原来7125的同款更新换代为T50的同款了。 图9 ｜ SeaBat F50 多波束图像声呐（Deep型6000米耐压） SeaBat F50按照耐压水深分类
/ s& y% P1 k' q2 N( Y' f$ C% E: r$ P9 z- r7 o# q* }5 L# I8 R) b% f
SeaBat F50-R 50米耐压 适合水面船载安装 ; i+ S: O: ^# }& G$ N; Q
SeaBat F50-S 400米耐压 适合浅水的潜器安装
; h6 z! W5 w3 O. c4 F( KSeaBat F50-S 6000米耐压 适合深水的潜器安装 2 N3 V4 c7 G7 F" w- s" i
相比较于7128那代产品，只有50米水面型和6000米耐压深水型，F50更能满足客户的作业场景需求。
4 f a3 z9 _ f: A5 |5 |% o

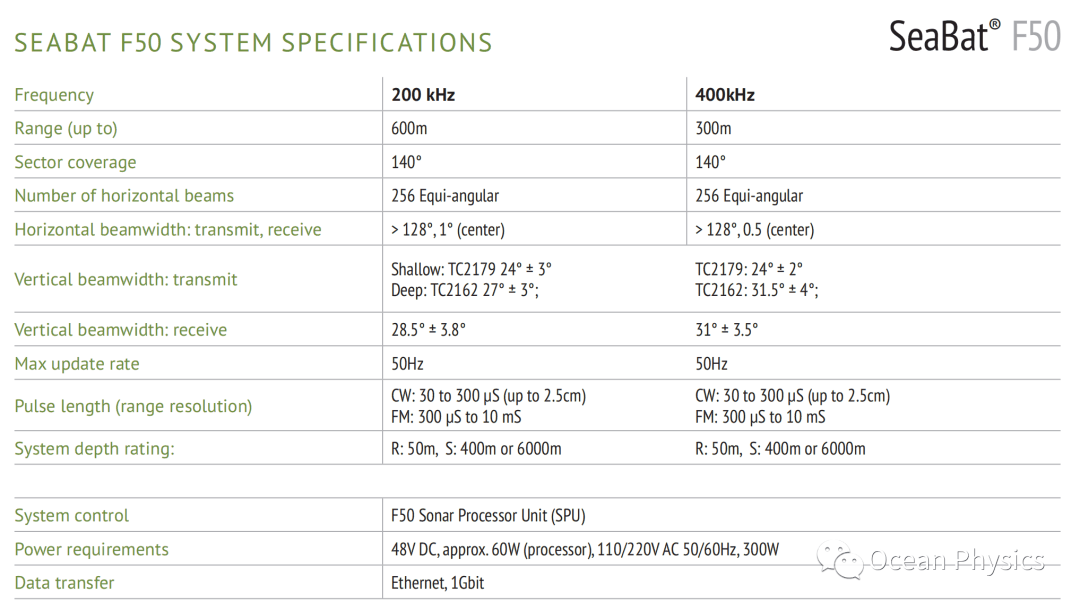

最后还是展示一下F50的技术指标，这款主打长距离的图像声呐，最大探测距离可达到600米，覆盖扫描扇面140°，值得注意的是深水版的换能器垂直方向发射波束角要比浅水版的大，详情如图10｜所示。 图10｜ SeaBat F50 多波束图像声呐主要技术指标 Reson浅水系列中的“爱马仕”
, N2 e2 l8 d. Q8 O* |SeaBat F30 8 w: C5 V1 @. o0 t& c: }: ~

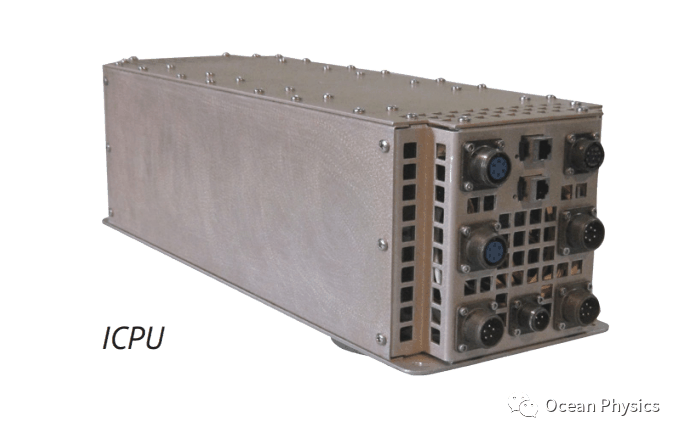

如果说F50图像声呐价格跟T50多波束差不多，属于同一个数量级。那么下面介绍的F30图像声呐就是目前Reson浅水系列中价格最贵的了，据了解F30的价格是F50的好几倍。而且国内F30的用户还真不多，就连上一代7130多波束图像声呐的国内用户笔者也没打听到。如果谁买过，笔者十分想去看看F30的真机到底是啥样的。 如图11｜所示，SeaBat 7130的换能器其实还是分开的，发射阵是弧形的TC2182，接收阵是EM7217，工作时就是这样上发射下接收的组合模式。采集控制与数据处理单元就是下图ICPU，看工艺是像极了7125的干端采集甲板单元。当然，这款甲板单元显然是不能防水的，也是干端的甲板单元，如果想在潜器上使用，需要选配深水耐压版的ICPU，如图12｜所示，细心的读者会发现，耐压版的甲板单元与7125 ROV版的样子几乎是一样的。 图 11 ｜ SeaBat 7130 多波束图像声呐系统组成
" g2 F$ {# L3 T H
图12｜ SeaBat 7130 多波束图像声呐深水版ICPU s. Y) K- p$ W# J2 G/ k

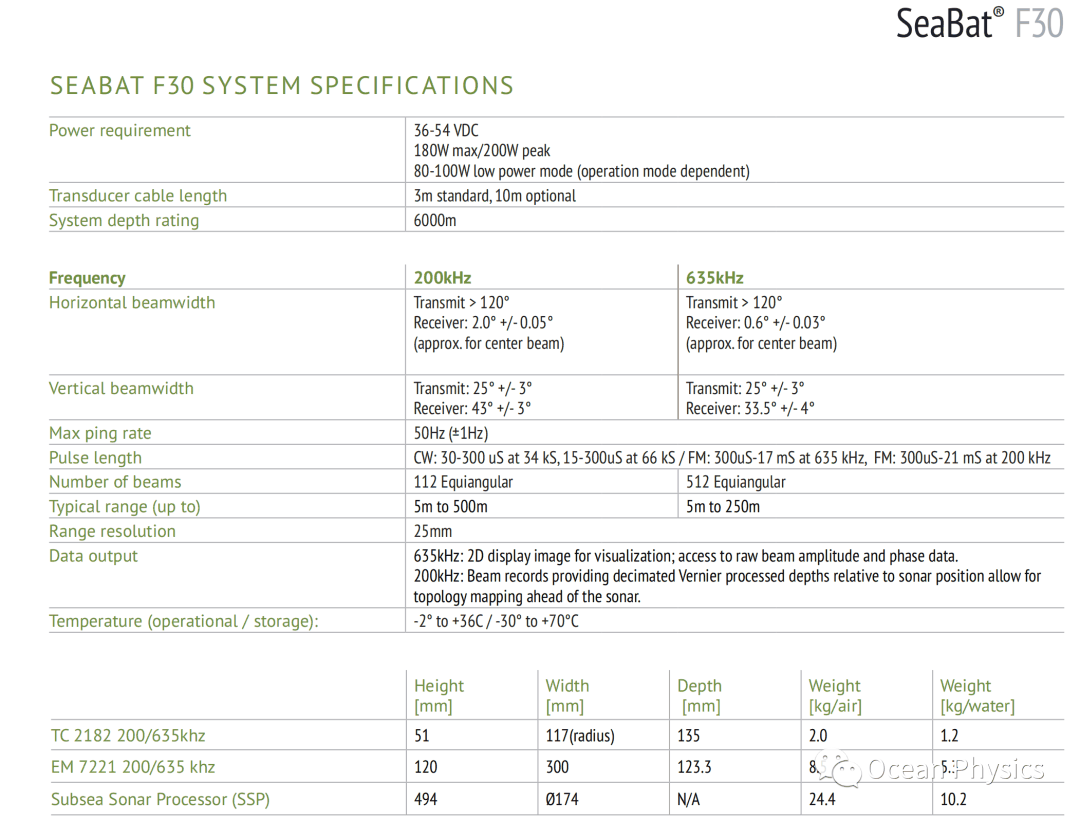

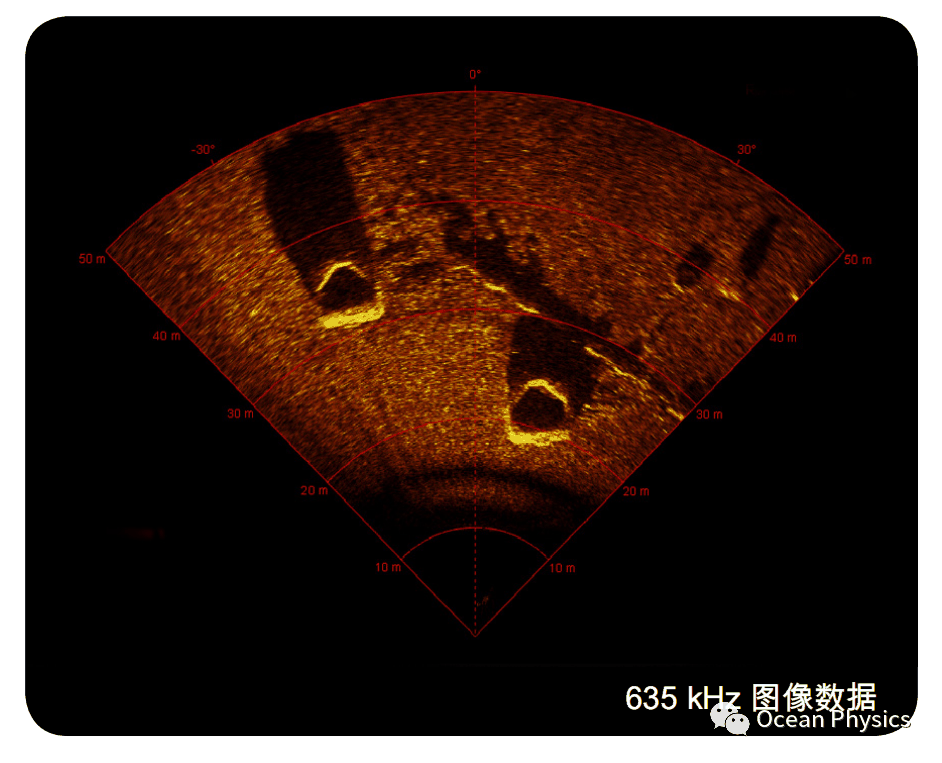

F30在SeaBat 7130基础上做了升级，耐压ICPU换成了S家族的SSP，模样就是图9｜所示的圆柱体，这里就不重复上图了。F30和7130的发射换能器是同款，但F30的接收换能器升级为EM7221。图13｜所示接收换能器升级了一些细节，主要是像T50接收换能器一样采用加固了周边金属保护的结构。这一对接收和发射换能器的频率不同于Reson声呐的其他系列产品，采用了200/635kHz这种高低频相差挺大的设计。不难看出，635kHz的高频是为了获取更高清的声呐图像，而200kHz的低频是为了获取最大探测距离。 图13｜ SeaBat F30 图像声呐换能器（湿端） F30的最大探测距离是500米，同时采用了相干声呐的技术，能实现3D水深数据的采集。所以，这是一款能同时采集高清2D图像和3D点云图像的长距离声呐。其中，635kHz高频声呐采集的高分辨率图像如图14｜所示。 图14｜ 635kHz高频声呐图像 最后还是展示一下SeaBat F30的技术指标，如图15｜所示。目前F30主要是给AUV和UUV搭载使用，因此只有6000米耐压这一款版本。这应该也是F30价格高的一个原因。 图15｜ SeaBat F30 图像声呐主要技术指标
5 j7 ^. R. ]6 s; c9 L6 _% q: E( d2 t1 ^% q+ N7 Q2 H
亲爱的读者： 文章到这里就结束了。 笔者一直有一个没有想明白的问题，想跟大家一起分享一下： 为啥Reson 6000米耐压的深水产品，都是采取了单频或者双频这样的模式，但浅水声呐无论是T50-P还是T50-S都采用了200-400Khz这样的宽带可调模式？
3 y9 y( s' y. C2 ]$ ^: R是因为深水作业时，6000米压力对换能器的性能有着某些影响么？比如空化或者耦合等因素的影响或者是声学窗口材料等工艺的限制？ 希望有水声专业的大牛能给出一个合理的猜测！期待你们的回复～ & b7 j' h7 @1 G& W# ]
