如何使用Origin从图片中准确提取数据？


9 B2 N1 N5 Z1 o$ v- E1 z

THE START

今天装上origin 2019b之后体验了一把，正好出于需要，使用了其自带的图片提取数据功能，简单和小伙伴分享一下这个工具—Digitizer。小编之前分享过关于数据提取的软件get data，相比较而言origin自带的在操作上更加的人性化，提取出来的数据准确度较高。origin数据提取工具在之前2015版本之前需要单独下载的，之后的版本就不要再去安装了。小编也是初次使用，如有错误欢迎指出，交流学习！

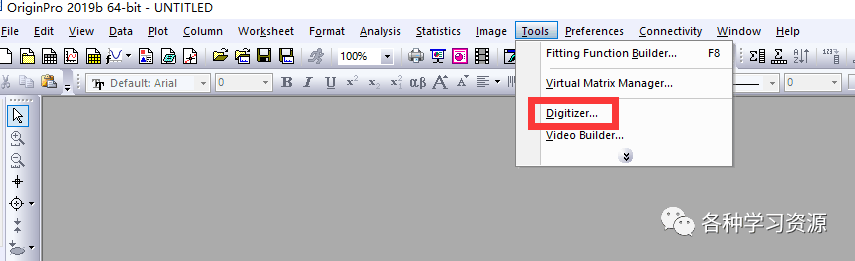

1.点击tools，选择Digitizer
% Y4 |7 ^, g: A: M3 U0 u/ c

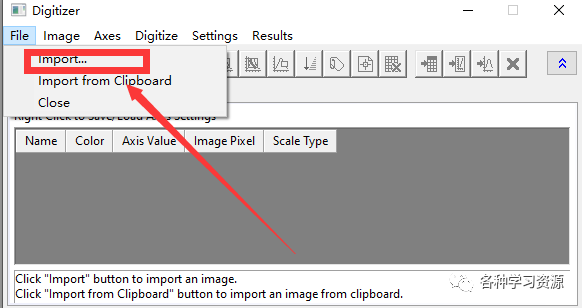

2 U- @! C7 S. E5 Y1 Q0 _; v! y; r. i4 M2.导入图片这个图片格式支持很多种，之前的get data对图片格式有要求
' W, V" M3 ~' ^* B/ N  Q: T
5 K- @3 @8 X! [* [" k; N. H; x$ f
% \8 Y& }" c8 \1 Q* ?3.打开图片后设置坐标轴如下图所示有四条线，对应图中的四个边框，移动左图中的线条，一定要对应准确，在右边的方框中填入坐标的起始点、终止点

( H- u  r8 O7 j2 a# v

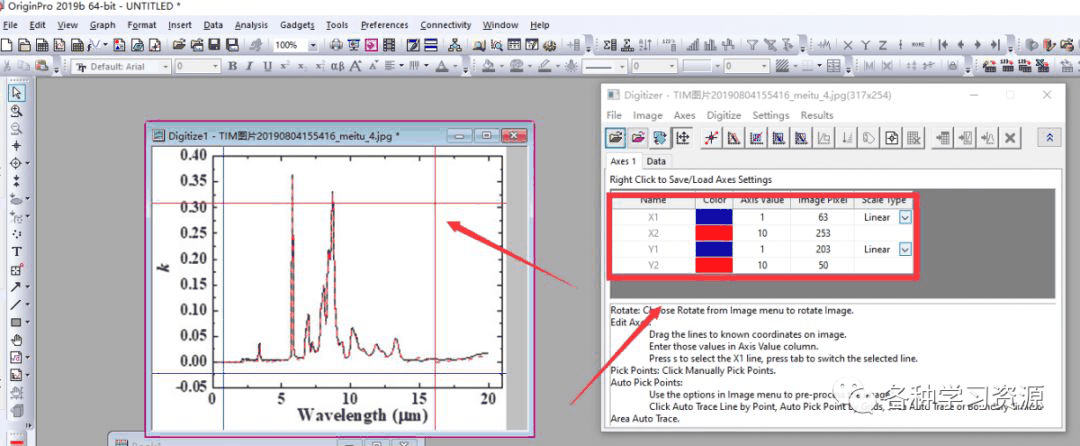

4.标定图中的点点击Axes ,依次设置X轴标定点、Y轴标定点。效果如第二张图
7 l5 a! ?  V! C% z1 q1 m) e6 n

7 b$ a9 j! j. h9 Q! F5 T/ f4 O& z

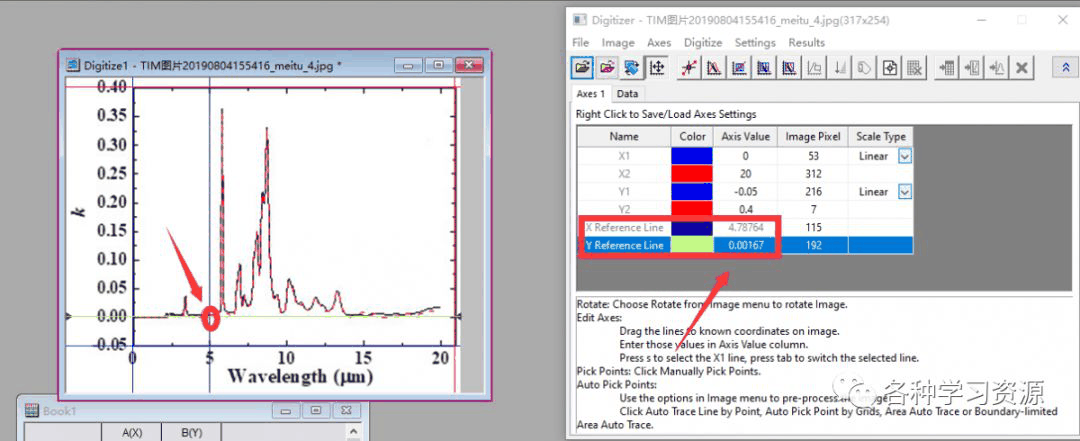

左边显示标定的点位置，右边显示点的数据，查看是否正确，如果不正确则进行调整
/ c: E* O4 o! q7 y# N) |/ M% O4 _  n* j- ]
! o' L0 |. \/ X; @& f  h

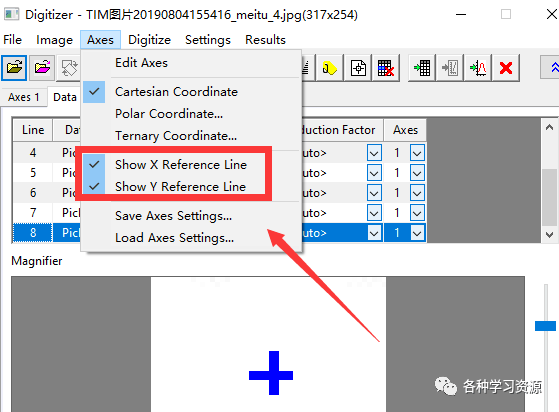

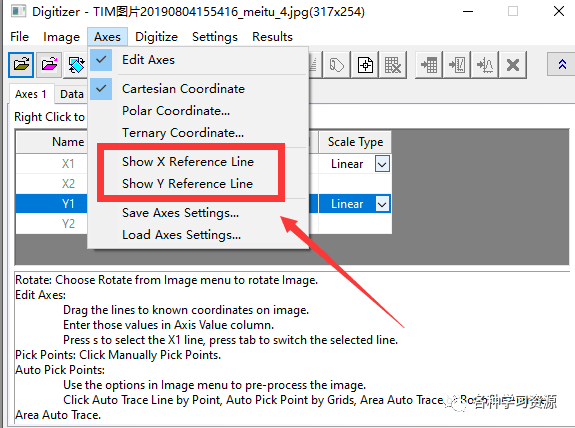

5.开始提取数据提取数据前需要先将X、Y的标定线关闭。把勾选取消即可。

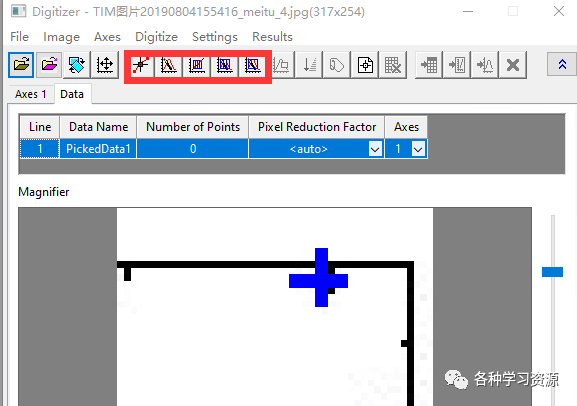

1 r% c( H  D- Q红框中依次为点、点追踪、网格、面追踪等。不同工具根据其特性获得数据后的存储也是不同的。这个主要根据个人对数据的要求来选择。
8 R% y) n. S" Y( L
3 K$ R* {8 k) \# Y; N3 S

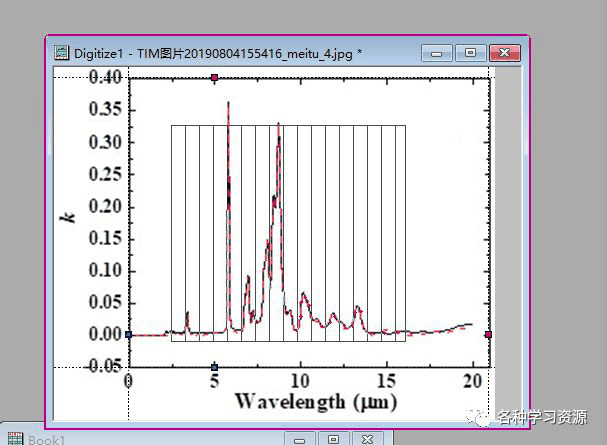

, K3 t/ K9 U/ t# J  P8 P8 x) _小编建议先使用网格进行提取，然后对无法捕捉到的点用点取法获得，使得图中获取数据的点均匀且准确。

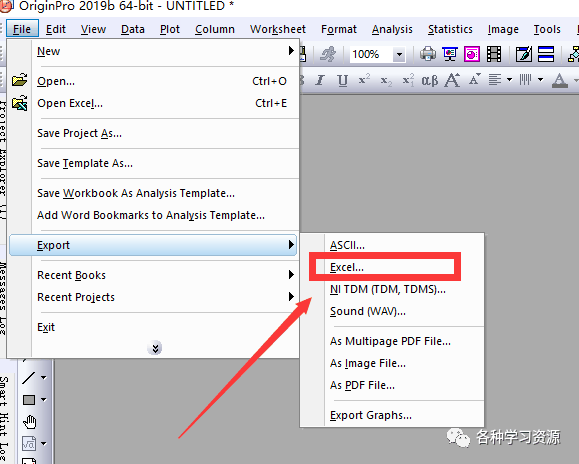

5 U0 L! z. @2 L9 A3 O+ d6.最后将获得数据导出成Excel格式即可数据提取完毕后，需要在Excel内对数据进行整理。

7 P' F+ l) Q; G& Z, o% F以上就是使用origin 2019b简单提取数据的过程了，欢迎后台交流学习！
