声学波浪流速剖面仪

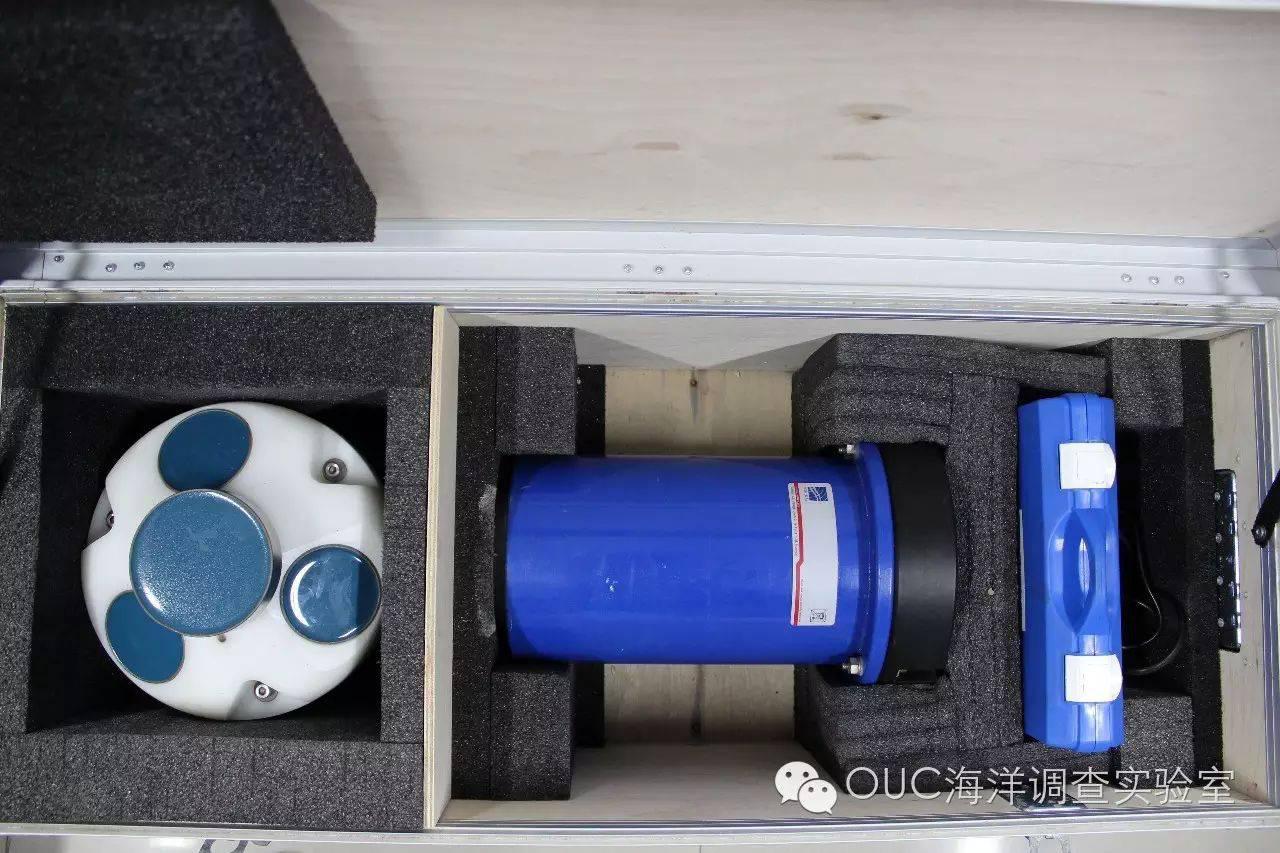

4 d" H3 `/ c! \: Q: M0 ~! HAcoustic Waves and Currents 实拍展示
" |( C; t- @" H' v3 w7 X设备名称：声学波浪流速剖面仪 英文名称：Acoustic Waves and Currents 型号：AST 600kHz 测量参数：海流的流速、流向，波浪的波高、波向等 仪器公司：挪威Nortek公司 仪器公司简介： - q8 j0 r; J$ G5 z. D
挪威Nortek公司致力于开发和生产声学多普勒流速剖面仪（ ADCP）和 流速仪，应用于海洋、河流、湖泊和实验室。该公司在中国设有分公司——中国青岛诺泰克测量设备有限公司，还曾于最近到海大进行宣讲， 招聘营销人员和技术人员。
工作原理： 1、海流：从名称看便可知，它同ADCP有相似之处。浪龙同样利用多普勒频移原理测量流速剖面。详细内容参见有个ADCP仪器介绍。 2、海浪：浪龙可以测量得到海流原始数据，包括压力、流速和AST。 压力通过测量声信号在水中的衰减，由仪器安装深度和水面波浪频率决定。 AST--AcousticSurface Tracking，声学表面跟踪。浪龙仪器中间的波束向上发射垂直短波波束，声波遇到水气界面很好地被反射回来，通过测量每一个声束从发射到水面再返回的时间，可估计仪器到水面的距离。 压力和流速数据无法直接观察波形，需进一步的后处理，而AST直接测量水面，记录可能精确地看到波浪剖面。
技术参数： 流速测量： 声学频率7 C g2 ^9 x) b
| 600KHz
1 i6 l! X3 h7 G" N- b3 N& N2 W$ q3 ^) R | 声学波束5 ?9 O9 c8 X e, Y
| 4 波束（垂向1 个，25 度倾角3 个）
. C w0 [) m1 x' s6 S, y# X7 D | 流速范围
, E7 t$ G3 r1 i | 沿水平方向±10m/s，. C& B0 x* L0 H5 e2 \
沿波束方向±5m/s
0 _4 p, G) w' {) [+ {4 Y | 流速精度7 E" s8 Y: v" Q9 w1 L2 W [8 ]
| 所测流速的1%，# C; h. S) J% ?) w! `$ k: s/ w
| 流向（液态倾斜仪的磁通门罗经）精度1 d7 O" h" Q' P$ O a4 G# \
| 2°' S9 }1 i9 ] p: m5 h/ Z
| 流向范围
$ m5 N( f) S* f1 C! X# p: Y | 0~360°. I: y$ N3 |- R7 R3 O. U1 P
|
波浪测量：最大深度
6 L! ~) _! ^& I7 p& c# I | 60m# K& s" G4 M; w0 o7 \
| 采样时长
5 o/ I# ?; I! |8 i2 c" @ | 1~50s8 Q1 t3 H& G- V) l7 a% R
| 压力范围（压敏电阻）2 K3 G- u8 @; a9 z* l" @3 w3 Y
| 0~50m
R* z; Z7 Y5 m& Q8 {8 w; p8 f9 I: G | 压力精度/分辨率
# F: M3 E+ c0 [! g, p X( e! W1 ? | 0.25%/优于每一采样满量程的0.005%数据, i1 ?- A* C& R; A: I! T5 ?5 e
|

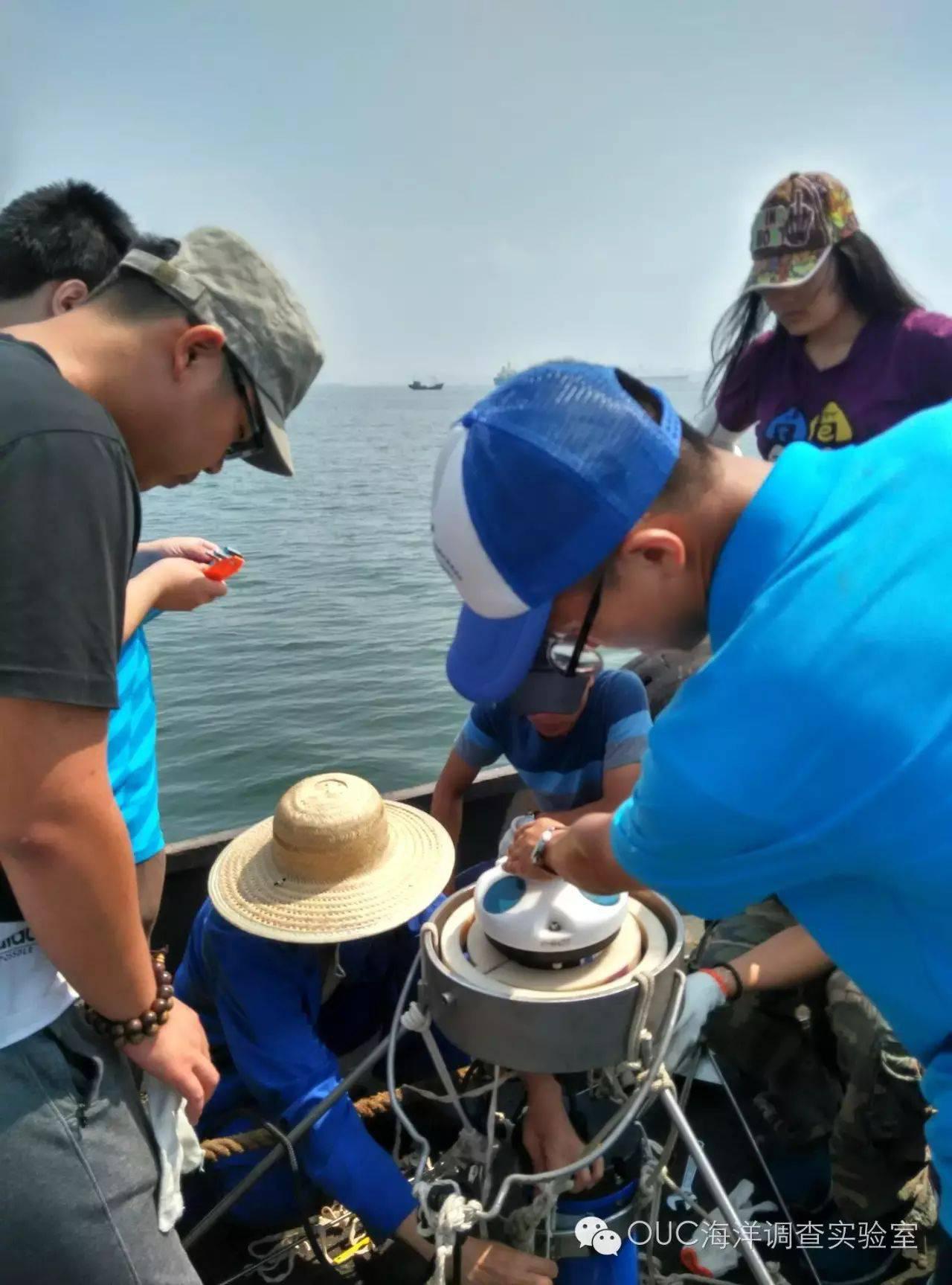

仪器优势： 优于普通声学波浪流速测量技术： 1.测量并记录由水底至水面的整个水流剖面的各个层次流速流向 2.波高数据由压力传感器（仅对长周期敏感）和AST同时测量给出，可同时测量长周期波和短周期风浪。 工作照片：
