单道地震仪器连接与操作

                                                                                                    一、单道地震仪器连接

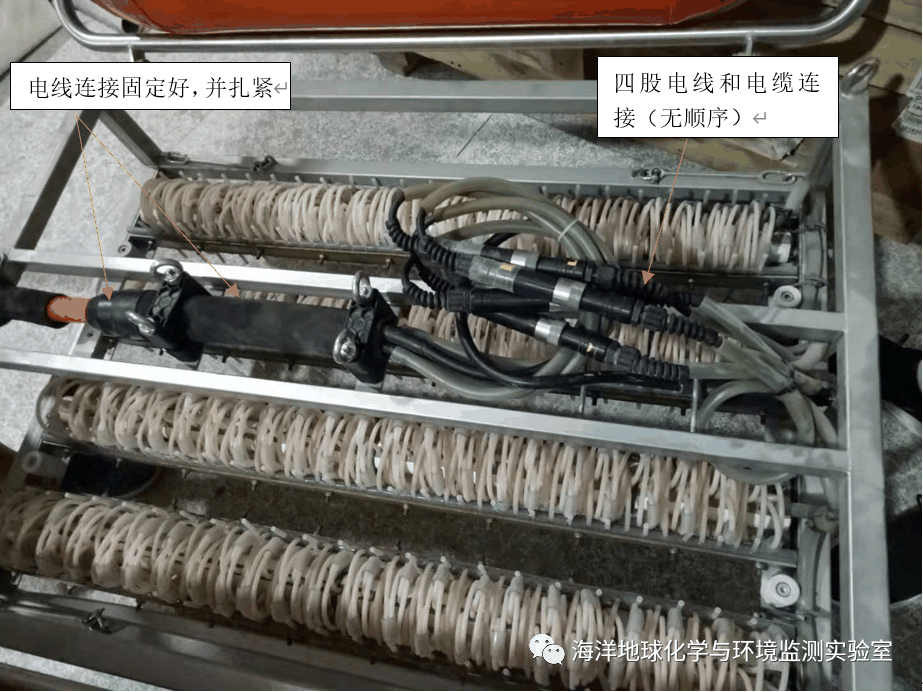

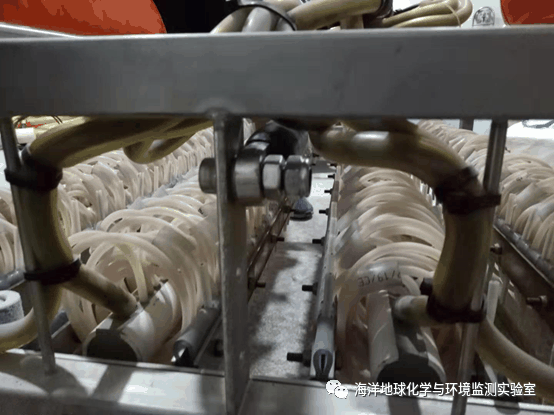

: m$ i/ O/ R8 |6 S2 _& S4 E( q1、电火花震源的四股电线和电缆连接起来（连接无顺序）（最好用扎带扎紧），如图1所示，且后方有一电极也要用螺丝拧紧到铁框架上，这股粗电缆也一定要固定住，如图2所示。电火花框架上的四个锌柱，每次工作之前都要用纱布将腐蚀的锌柱擦干净。

电火花震源与电缆连接处，一定要用自带的两根绳索加强连接。另外电火花震源与船栏杆之间要额外加一根绳连接，防止电缆线受力。

图1  四股电缆连接

7 T3 J' r& e% [, ~

图2  电极扎紧

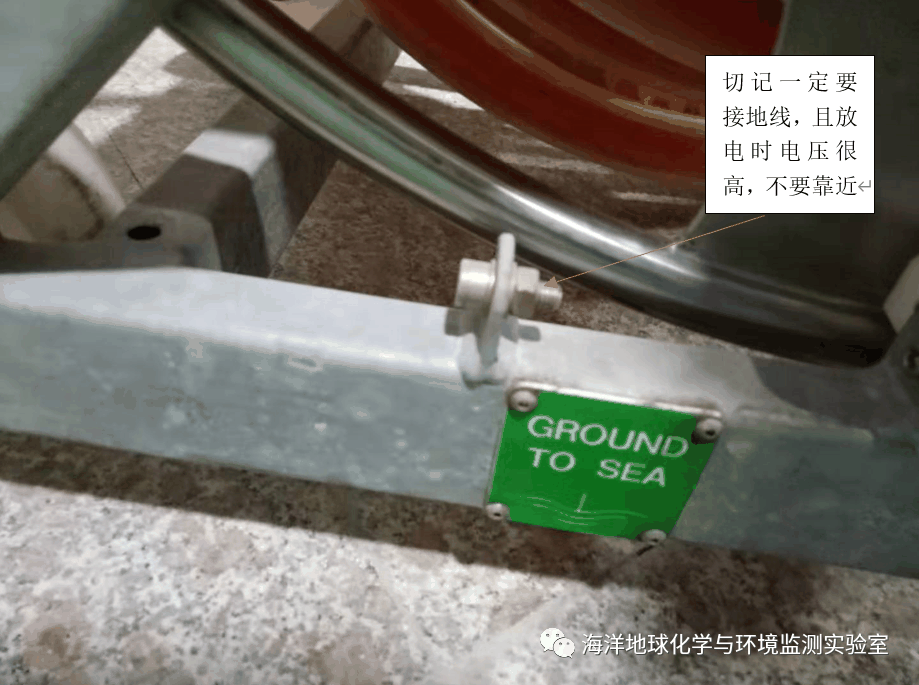

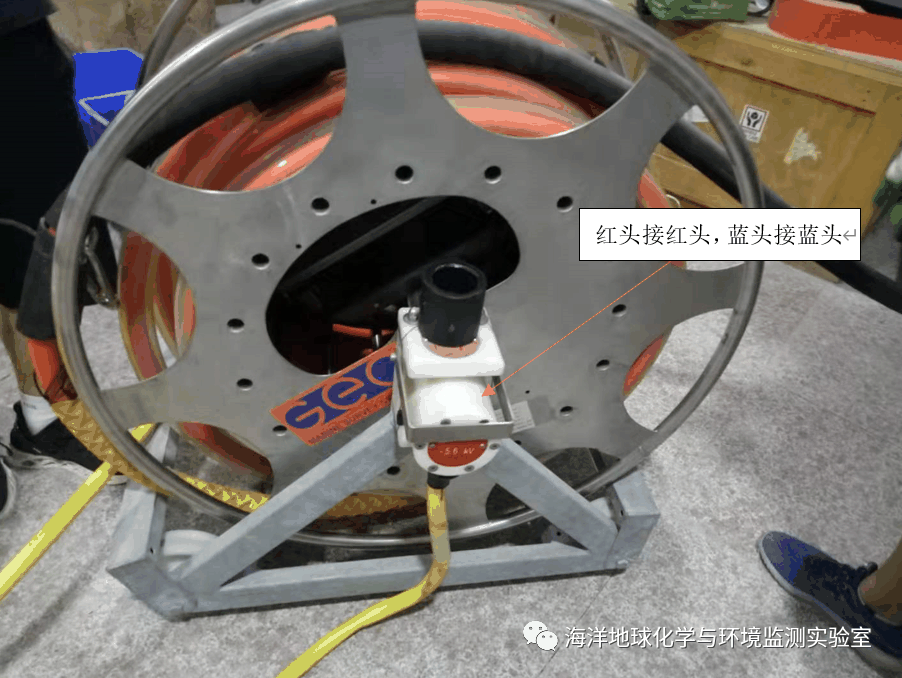

2、电缆线滚轮要放到船尾合适的位置，以便下放电火花震源。电缆线滚轮与能量箱连接的线头一定是红头接红头，蓝头接蓝头，如图3所示。切记一定要接地，如图4所示。放电时尽量不要靠近。

图3

图4

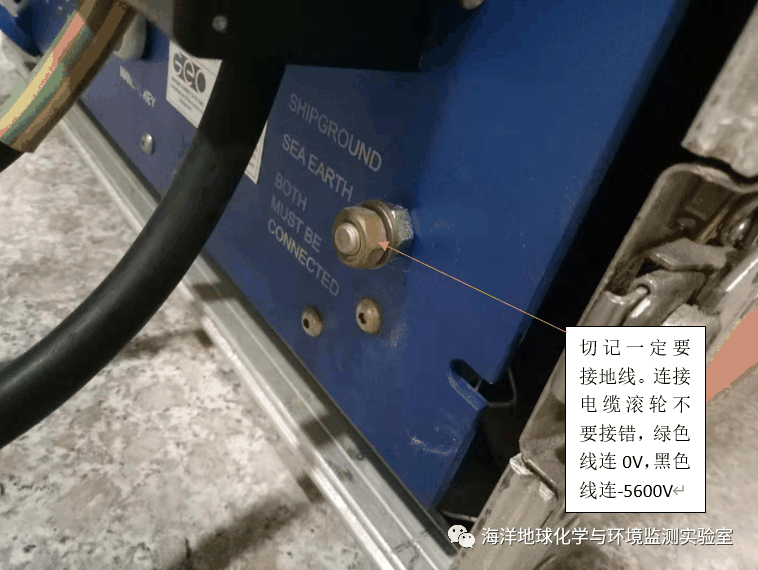

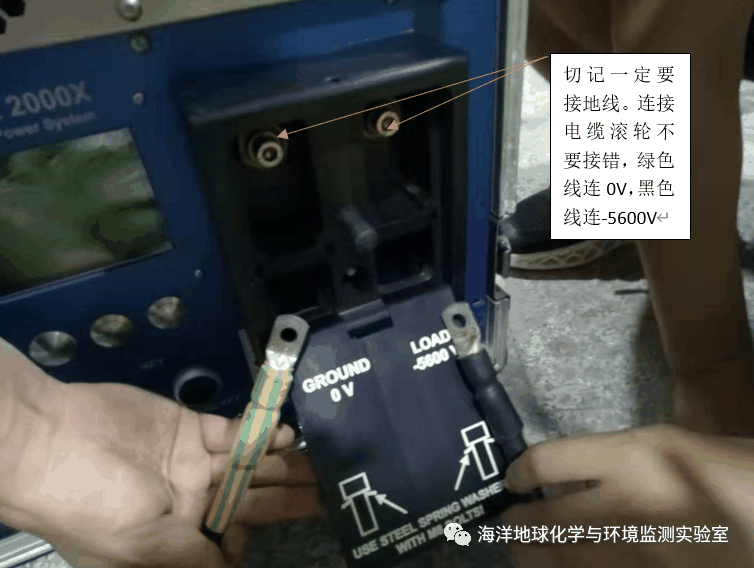

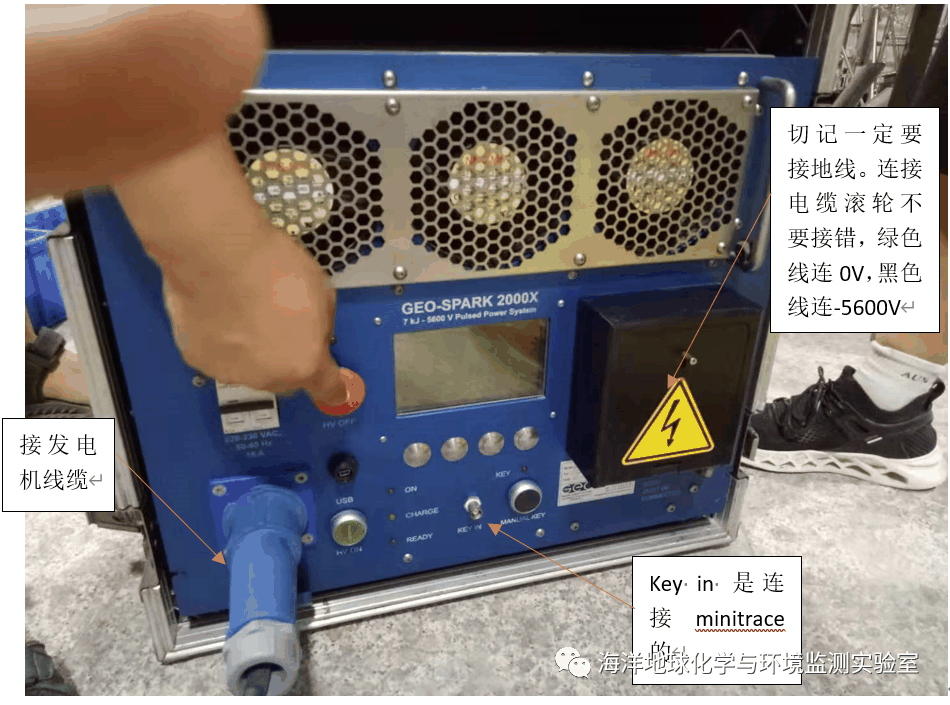

3、能量箱接发电机的电。开机之前一定先把白色开关打开，然后按红的按钮OFF键，防止上次放电不完全。关机前，先按红色按钮，再关白色开关，最后再断电源。调整能量用key in上边的四个键。Key in 是连接minitrace的。黄色闪电符号箱是连接电缆滚轮的，切记连线不要连错，绿色线连0V，黑色线连-5600V。最后切记要连接地线。如图5、图6所示。

图5
2 t7 y( t0 s. R$ U* p

图6
( ^. c% {! N9 i  e) ^

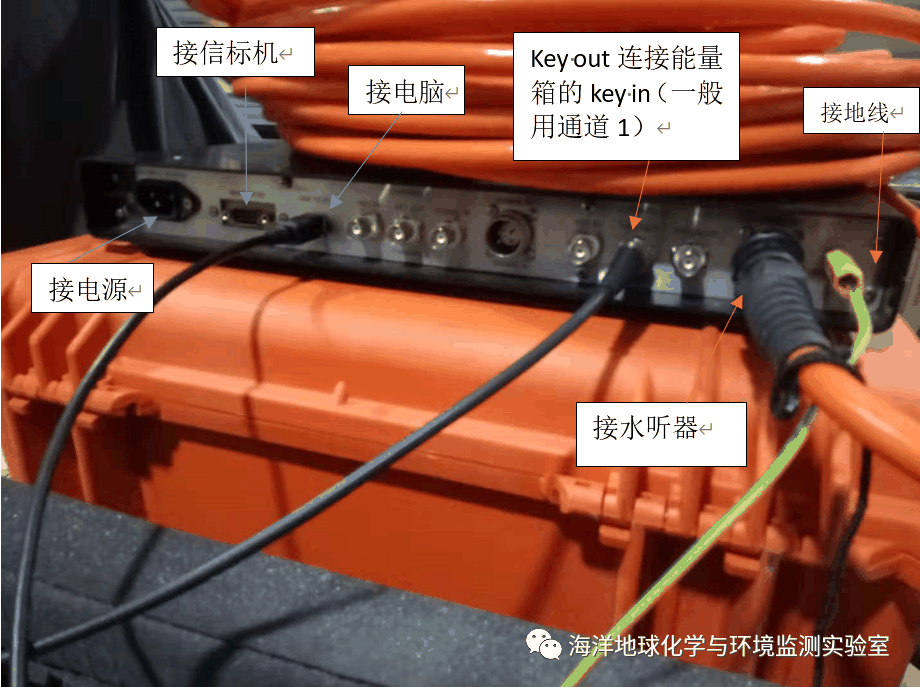

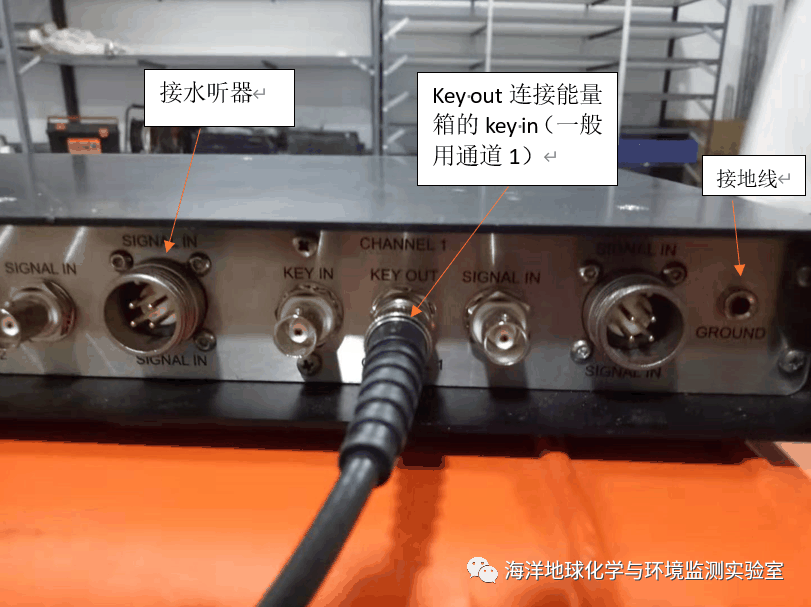

4、主机连接。Key out连接能量箱的key in（一般用通道1），SIGNAL IN 连接水听器的接线， GROUND连接地线。下图左边依次连接电脑、信标机和电源，如图7所示。

图7
2 ]- o( d) K5 V% `8 W: C; U

9 ^" l5 G% O: G) m


9 E5 `( C9 q! B. Z- F0 g( @& Y

二、单道地震仪器操作

1)       确认MINI-TRACE2的地线入水后，打开MINI-TRACE2电源开关。

2)       打开浅剖软件“Geo Suite ”。打开本航次使用的Project（新建一个project）。软件底部状态栏“MINI TRACE-2ONLINE”会显示绿色。

3)       导航设置（NAV SETUP）里，选择坐标系（坐标系一定要选择正确）。连接导航（CONNECT NAV）。（如果GPS正常，底部状态栏的“NAVIGATIONSYSTEM ONLINE”会显示绿色。）

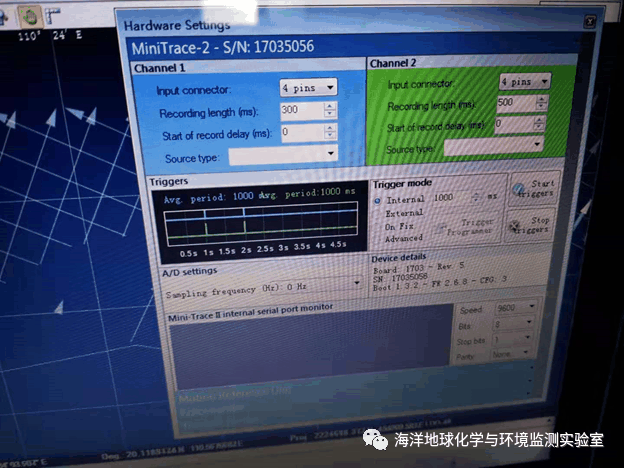

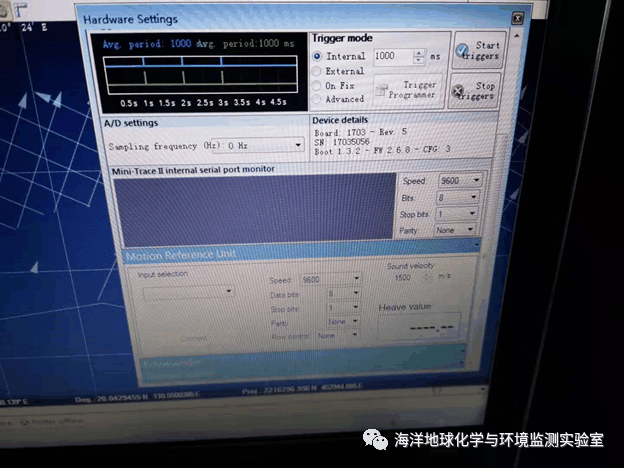

4)       进入HARDWARE SETTINGS检查设置信号源、记录时间、采样率、激发震源间隔等。【打开软件时，软件就开始以上次设置发送KEY激发震源，可先停止触发】。

5)       点击上方选项卡“SELECT LINE”，弹出选择测线对话框，点击下方“NEW LINE”，输入测线名称（即记录的数据文件名称），确定，出现单通道、双通道选择，根据工作需要选择。

6)       以上设置完成后，即可开始激发震源（START TRIGGER）。

7)       上方“TEST”模式下，软件不保存记录到硬盘，切记！！一定要点击“STARTACQUISITION”，软件开始记录保存到硬盘。正常情况下，浅剖画面上方的状态栏显示当前测线的数据文件名，文件大小、震源激发数SHOTS会增加。

n  数据文件名称实际显示为：测线文件名-CH-1.sgy，-CH-1为软件自动生成，代表记录第一通道的数据。

n  软件在激发数达到一定数量时，会自动分割记录文件，自动创建第二个文件：测线名-CH-1.part-01.sgy，-CH-1.part-01为软件自动生成，是自动切割创建的第一部分文件，如作业持续时间足够长，会依次生成.part-02、.part-03等。

8)       下线时点击“STOP ACQUISITION”，停止记录。

9)       注意事项与故障处理：

n  注意把笔记本的音量调大，且不要关闭GEO SUITE软件的声音警报。如果GPS丢失，“NAVIGATION SYSTEM ONLINE”会显示为红色，同时电脑有报警提示音。
+ B2 D; O- e; C7 C) ^# ^/ V' ^5 NGPS信号丢失处理：尝试再次连接导航，如不成功，进入导航设置，点击“TESTNAVIGATION”，右侧显示绿色，说明导航连接测试通过，再连接导航；如果右侧显示红色，说明导航连接或参数有问题，根据故障描述进行排查。如果仍然连接不上，需要重启软件。

+ I9 s' C; t6 ]* `9 d6 X

- K  r* q  J3 z9 @' g* }

2.SIG 震源操作：
9 i9 w& ?* Y( m; e- S: N在电脑端进行触发（Trigger）后，再操作SIG震源。将震源钥匙开关拧到ON，确定SIG震源接收到触发信号（TRIGGER指示灯按设置的触发间隔闪动），拨动激发能量的上下档位选择好需要的能量档位、按下所选择的绿色能量按钮，按钮绿色灯会亮起，听见“咔嗒”声响后，等待HVON灯闪三下以上，按下HV ON，SIG开始充电、触发放电循环。
注意：如果需要改变能量，必须HVOFF——紧急按钮——关闭钥匙之后，再重新打开，选择需要的能量挡，能量档的绿灯亮时直接切换能量档可能烧毁能量选择卡！
0 G- y- k  T. H下线时先停止文件记录，继续触发SIG 震源，然后按以下操作顺序关闭震源：按下震源HV OFF——安全开关——将钥匙拧到OFF，关闭总电源开关

5 C3 h7 S7 X9 R& s+ V9 Y

浅剖设备连接示意图

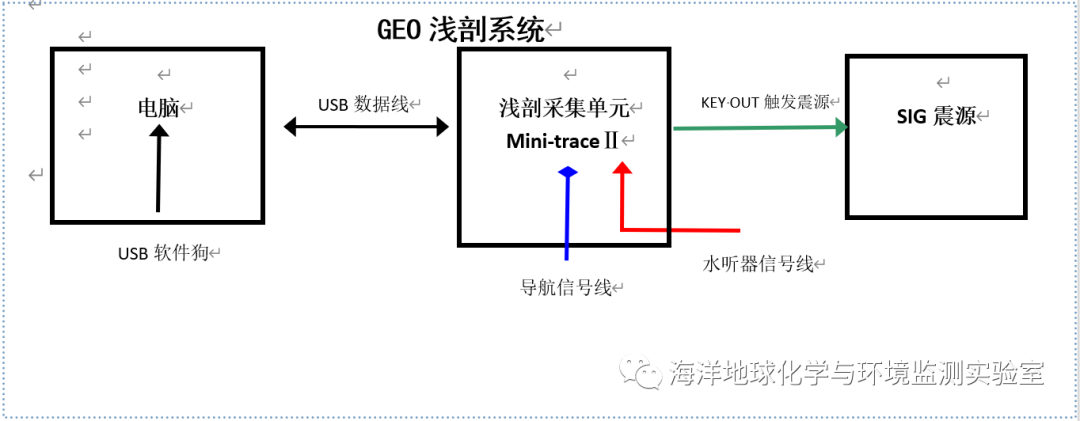

浅剖设备之间的连接主要有三类信号：导航信号，KEY命令与水听器信号。
