【气候软件】Python8：绘制面积图和填充图

气象数据可视化主要依靠matplotlib做绘图，其他库包为辅助，包括数据处理的，地理信息处理的等等。

绘图主要有六步（“六部曲”）（不是绝对的方法，视具体情况使用）:

• 引入库包：import matplotlib.pyplot as plt

• 设定画布：fig=plt.figure()

• 导入数据：之前已有介绍导入nc文件格式数据（【气候软件】Python读取气象数据 NetCDF文件（***.nc））和导入txt文本格式数据（【气候软件】Python2：读取TXT文本格式的数据）。

• 线图命令：plt.plot(x,y,lw=,ls=，c=,alpha=)

• 出图：plt.show()

• 存图：fig.savefig("···")


  ; l% D( |, p) ?, }

只要按照以上六步，基本绘图没有问题！！！

绘制面积图和填色图

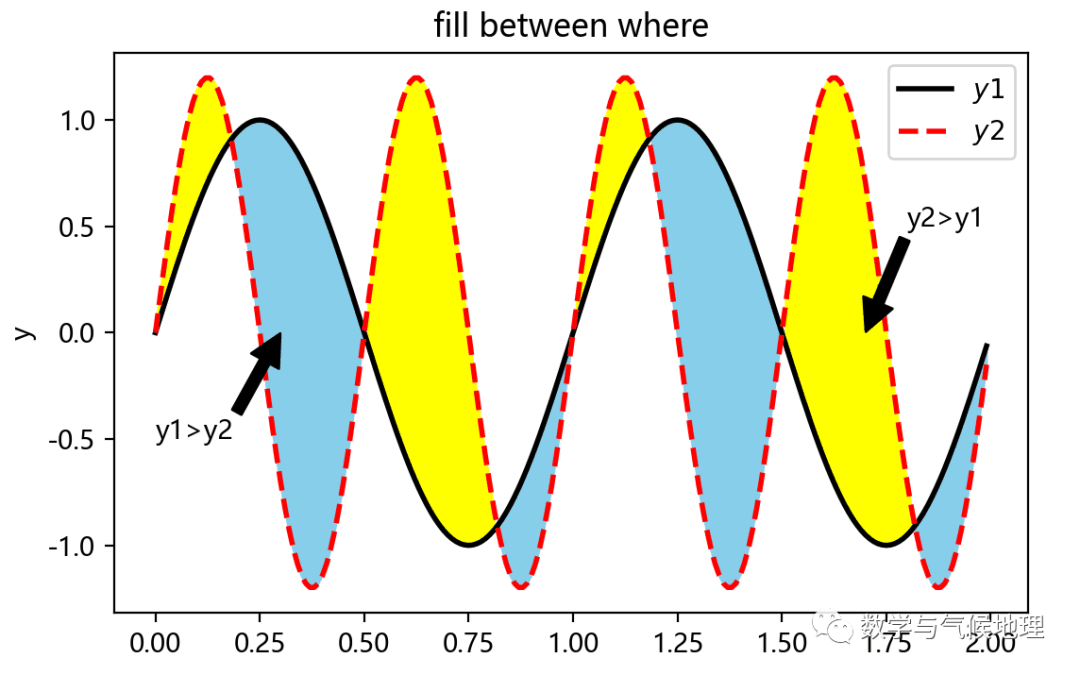

（有的时候需要画这种交差的填充图，能直观地表达差值的变化和含义。）

下面直接上代码（关于代码的解释已在注释中详细说明，应该能理解）：

•
  5 M/ G8 r0 g5 X1 K; B9 D9 w! U0 c9 S
•
  - d' @; P- B* _6 f; C" h# M0 h* Y5 ?
•
  ; _* e8 W* h; Y% |6 `# |
•

•
  . y7 c; U: v2 H$ }, d$ G
•

•
  4 q1 p8 `* n. d% f- M$ p1 Y
•

•
  , }* b6 r2 V3 O) V8 Z5 |) z
•
  9 c+ l7 [; f0 h! f: f+ G$ g8 m7 s3 h
•
  ; E; H% Z& |/ Z* `/ h. U7 \$ ~
•

•
  3 b  |3 d+ D& b2 \: \, |9 P
•

•
  : W. K! \0 t/ Y: H; v/ A
•
  0 b8 }6 E% P0 o: l" u! ?
•

•

•

•

•

•
  # C% A+ t5 i; m
•
  4 a) {: ^7 S8 }& }  d
•
  / c" N) \2 d* H0 V- H/ e
•
  ' N+ T7 I. a2 y) V+ F
•

•
  - x+ V; k+ \( {6 K
•

•
  ' k0 p' K! a9 Y  n: ?9 d
•
  9 ]0 J2 R4 q) \# A9 x
•

•
  # e$ D4 p* j) ^% c; I5 ?
•

•

•
  ; p& ~  _. z. B" o( m
•

•

•

•

•

•

•

•
  " W, r* S7 _" A; _( z3 Y: o& ^) a
•
  4 N$ Z7 Y1 E; K! s8 C
  . G) c. \8 G9 P8 [& E# u: ]! C* V

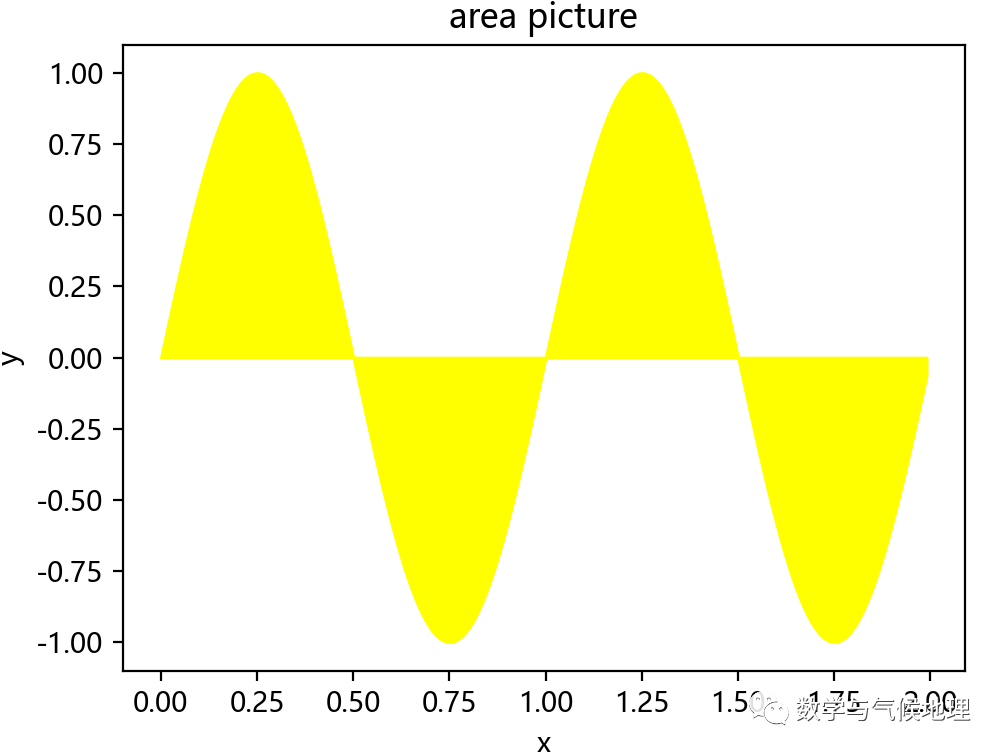

#引库importnumpy asnpimportmatplotlib.pyplot aspltimportpandas aspd#中文及负号处理plt.rcParams['font.sans-serif'] = 'Microsoft YaHei'plt.rcParams['axes.unicode_minus'] = False#画布fig = plt.figure(figsize=(15,6), dpi=200)ax1, ax2 = fig.subplots(1, 2)#数据x = np.arange(0.0, 2, 0.01)y1 = np.sin(2*np.pi*x)y2 = 1.2*np.sin(4*np.pi*x)#绘图#子区域1绘制限定区域填充图labels = ["Fibonacci ", "Evens"] ax1.plot(x, y1, ls='-', lw='2', c='k', label='$y1$')ax1.plot(x, y2, ls='--', lw='2', c='r', label='$y2$')ax1.legend(loc='upper right', fontsize=10)   #图例位置#ax1.set_xticks([])  #取消横轴刻度#ax1.set_yticks([])  #取消纵轴刻度ax1.set_title('fill between where')  #图标题ax1.set_xlabel('x')   #横坐标标题ax1.set_ylabel('y')   #纵坐标标题#填充图还支持限定条件下的区域填充ax1.fill_between(x,y1=y1,y2=y2, where=(y1>=y2), color='skyblue')  #对y1>=y2的区域填色ax1.fill_between(x,y1=y1,y2=y2, where=(y2>=y1), color='yellow')   #对y2>=y1的区域填色#添加标注。xy：标注箭头想要指示的点，xytext:描述信息的坐标ax1.annotate('y1>y2', xy=(0.3, 0), xytext=(0, -0.5), arrowprops=dict(facecolor='black', shrink=0.01))ax1.annotate('y2>y1', xy=(1.7, 0), xytext=(1.8, 0.5), arrowprops=dict(facecolor='black', shrink=0.01))#子区域2绘制堆积面积图ax2.stackplot(x, y1, labels=labels, color='yellow') #堆积面积图ax2.set_title('area picture')  #图标题ax2.set_xlabel('x')   #横坐标标题ax2.set_ylabel('y')   #纵坐标标题#出图plt.show()
