艾克曼海流计6 e& a; C; D( t' Z8 T* a

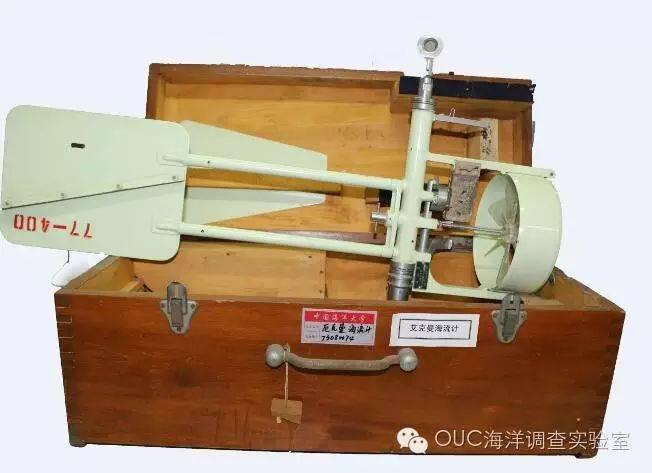

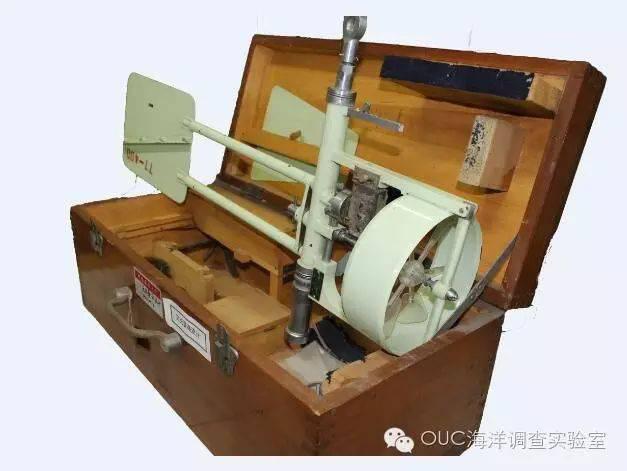

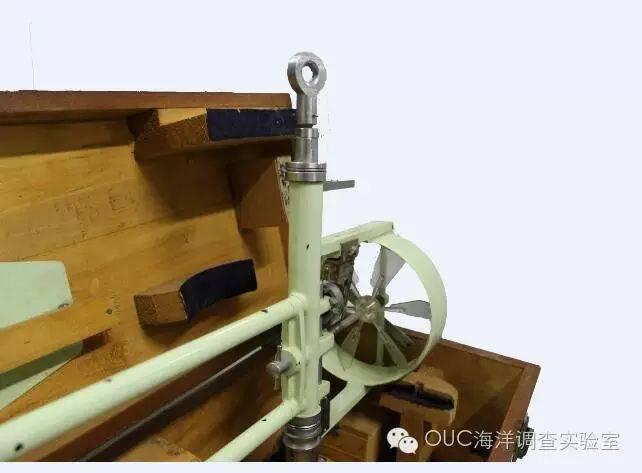

Ekman Current Meter 实拍展示 - m7 }3 o4 q( `, q) u, ~
设备名称：艾克曼海流计 英文名称：Ekman Current Meter 型号：HLM1 测量参数：流速、流向 仪器产地：苏联仪器细节： 工作原理： 艾克曼海流计依据旋浆叶片受水流推动的转数来确定流速，并用磁盘以及一个悬挂在自由摆动的垂直轴线上的叶片来确定流向，主要由轭架、旋桨、离合器、计数器、流向盒及尾舵等部件构成。该装置通过配置重锤以控制杠杆来达到预计的下方深度，在罗盘底部有36个等分间隔，装置外侧保护圈中的叶片每经过100转便向对应方向的间隔中掉落一个小型金属球，依此计算流速大小和流动方向。
技术参数： , F2 q; a0 [9 \. {
| 测量范围. ~6 P# W- }" p, {6 j/ Q. {
| 精度1 l! R2 |( I+ r1 y9 p/ @7 R% p
| 流速
/ _ C/ w, P) x. w) U: { | 0.03~3.5 m/s8 S' u* K- b1 B; ~. `( o U7 n* u
| ±0.05 m/s
B" y8 @/ C2 c% |- [ | 流向5 a/ b9 k* n, a/ j$ _) n, S! {: f
| 0~359.9°
4 R, R( ]: d: M- X | 10~15°& i9 `, y. @' P( g" Y4 ~7 R" `
| 最大测量深度
3 }5 y% w& N" S7 E6 b4 j4 r | 不受限制
0 ?- t: Q' T4 d" ~% `5 K% f |
优势与缺陷： 艾克曼在1905年(瑞典 物理海洋学家V.W.Ekman）首先设计制造出最初的艾克曼海流计，开创了使用机械式海流计进行测量的先河。最初的仪器设计使得测量变得简易而可靠，但是由于其缺乏连续测量和自记等功能，在每次测量之后必须要拖出水面记录数据并重置内部装置。 随着时代进步和科技发展，艾克曼海流计已经被更先进的测量仪器所取代，但是其在早期的海洋观测和仪器发展过程中仍具有重要的启发意义。
